ДЕКОДЕР КВАДРАТУРНЫХ СИГНАЛОВ ЛИР-964
30.08.2022
12921
Декодер квадратурных сигналов ЛИР-964 предназначен для декодирования сигналов инкрементных преобразователей перемещения в сигналы, пригодные для счета двоичными счетчиками: знак/счет или счет в плюс/счет в минус. На вход декодера поступают дифференциальные сигналы А, B, Ri инкрементного датчика типа ПИ (уровень ТТЛ) или СН (~1В). На выходе декодера вырабатываются цифровые сигналы «знак/счет» или «счет в плюс/счет в минус» в дифференциальном формате.

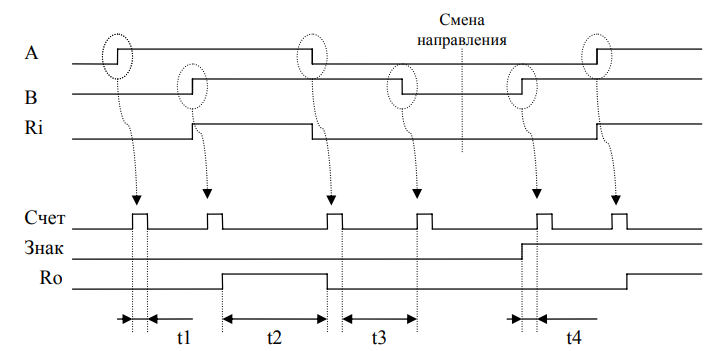

рис. 1 Выходные сигналы типа знак/счет. Инверсные сигналы не показаны.

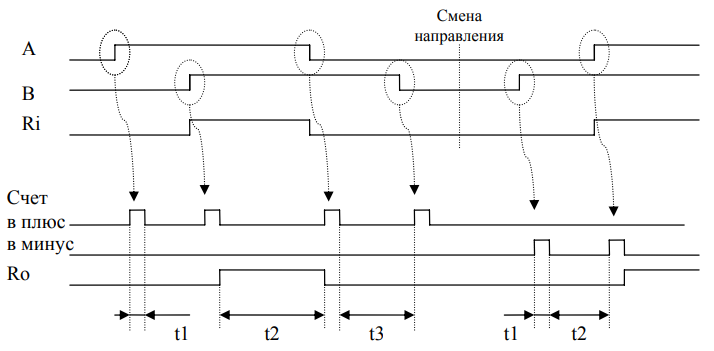

рис. 2 Выходные сигналы типа инкремент/декремент. Инверсные сигналы не показаны.

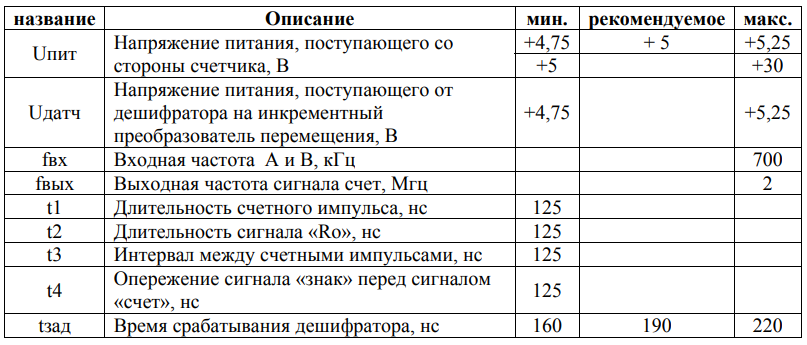

Таблица 1 Технические характеристики

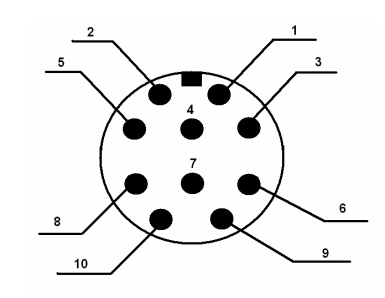

Таблица 2 Распайка разъёма датчик (РС10 розетка)
Таблица 3 Распайка разъёма счетчик (РС10 вилка) в режиме «знак/счет»
Таблица 4 Распайка разъёма счетчик (РС10 вилка) в режиме «счет в плюс/счет в минус»

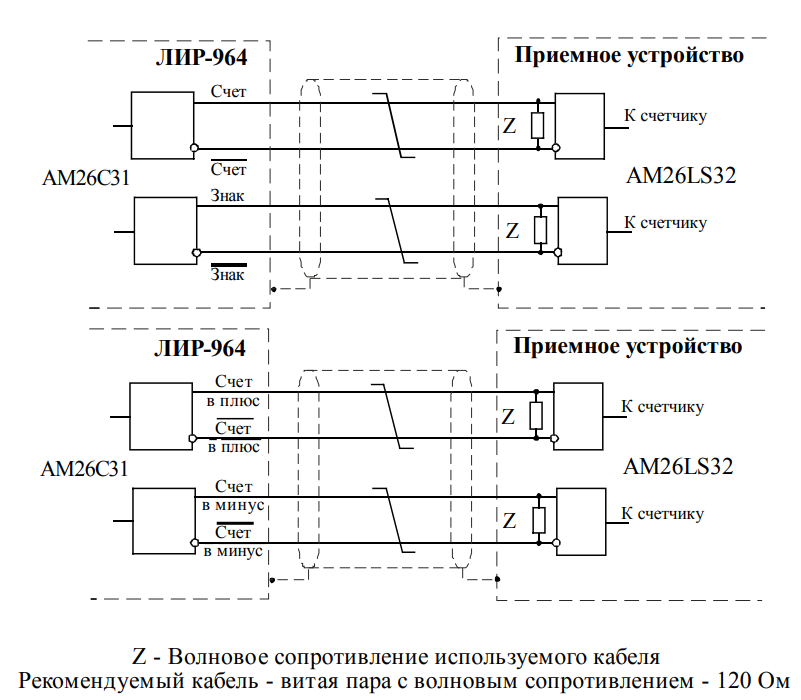

рис. 3 Рекомендуемые схемы подключения

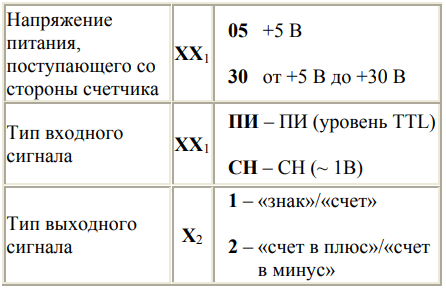

Пример заказа: ЛИР-964-30-ПИ-1
ЛИР-964, напряжение питания от + 5 до +30 В, входные сигналы типа ПИ (уровень TTL), выходные сигналы «знак/счет»
