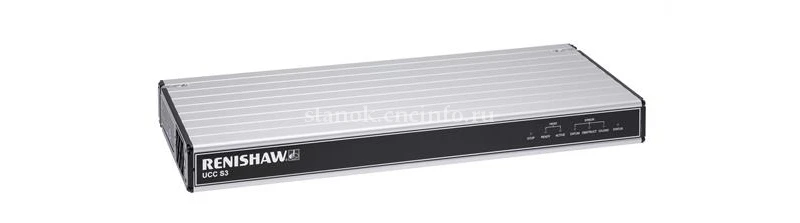

UCC S3 универсальный контроллер RENISHAW
![](/files/design/ico-does.png)
Мощный контроллер для 3-осевого КИМ со встроенным интерфейсом контактного триггерного датчика, интерфейс TP200, интерфейс SP600 и SP25M, контроллер головки PH10 PLUS и компенсация тепловой погрешности.
- UCC S3 Предназначен для 3-осевых КИМ.
- Подходит для больших и маленьких КИМ, на которых используются сканирующие датчики SP25M или SP600 с PH10 PLUS.
- Предусмотрена компенсация тепловой погрешности (TEC) с поддержкой 16 каналов температурной компенсации.
- Должен использоваться в сочетании с усилителем SPA3 компании Renishaw.
- Работает от внешнего источника питания и обеспечивает полное управление головкой PH10 PLUS, КИМ и сигналами датчиков, а также осуществляет связь с компьютером КИМ.
Особенности контроллеров UCC
- Конфигурация для КИМ с автоматическим управлением.
- Тип процессора: 1,6 Гц Intel Atom.
- Подходящий блок ручного управления: MCUlite-2, MCU5, MCU5-2, MCU W, MCU W-2.
- Цифровой выход управления SPA.
- Канал связи с ПК: Ethernet.
- Совместимость с операционной системой ПК: XP Pro, Windows 7, Windows 8.
- Длительность сервоцикла: 0,5 мс.
- Функция стандартных контактных измерений.
- Renishaw UCCserver™ (I++DME).
- Встроенное стандартное программное обеспечение UCC.
- Вход для линеек с цифровым сигналом: RS422 - Renishaw.
- Вход для линеек с аналоговым сигналом: С внешним интерфейсом.
- Питание для устройства ввода/вывода: 24 В, 1 А.
- Характеристики устройства ввода/вывода:
- Настраиваются пользователем.
- Активный ВЫСОКИЙ или активный НИЗКИЙ.
- Диапазон напряжений от 5 В до 24 В.
- Совместимость с внешним и внутренним концевым выключателем.
- Программирование концевых выключателей.
- Функция компенсации объемных ошибок КИМ.
- Совместимость с Renishaw UCCassist.
Предназначен для использования с
![]() |
SP25M Сканирующий датчик диаметром 25 мм со сканирующим модулем и контактным измерительным модулем. |
![]() |
SP600 Датчик для скоростной проверки, оцифровки и сканирования сечений. |
![]() |
PH10 PLUS Серия головок с шаговым изменением углового положения с различными вариантами крепления к пиноли и установки датчика. |
![]() |
TP200 Компактный датчик со сменными модулями, в котором используются тензоэлементы. |
![](/files/110/rectangle-6-copy-5.png)
Сравнительные данные UCC
■ стандартные технические характеристики.
- отсутствует.
Функциональные возможности / технические характеристики | UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 | UCC 2-2 |
Интерфейс TP200 / SCR200 | ■ | ■ | ■ | - | - | ■ |
Интерфейс SP600 | - | - | ■ | - | - | ■ |
Интерфейс SP25M | - | - | ■ | - | - | ■ |
Интерфейс SP80 | - | - | - | - | - | отдельная интерфейсная плата |
Интерфейс PH10 | - | ■ | ■ | - | - | отдельная интерфейсная плата |
Интерфейс PH20 | - | - | - | ■ | - | отдельная интерфейсная плата |
Интерфейс REVO | - | - | - | - | - | отдельная интерфейсная плата |
Интерфейс REVO-2 | - | - | - | - | ■ | - |
Число управляемых осей КИМ | 3 | 3 | 3 | 3 | 3 | 4 (XYZ +1 дополнительная ось) |
Настраиваемая дополнительная ось (поворотный стол, парная линейка, двойной привод) | требуется второй SPA3 | требуется второй SPA3 | требуется второй SPA3 | требуется второй SPA3 | требуется второй SPA3 | дальнейшее увеличение количества осей требует дополнительной платы |
Совместимость с усилителем мощности сервопривода (SPA) | SPA3 | SPA3 | SPA3 | SPA3 | SPA3 | SPA3, SPA2-2 |
Аналоговый выход SPA ±10 В | - | - | - | - | - | ■ |
Входы для датчиков температуры | - | 16 | 16 | 16 | 16 | 24 при наличии отдельной интерфейсной платы |
Совместим с существующими дочерними платами | - | - | - | - | - | ■ |
Максимальная скорость передачи данных сканирования в реальном времени | - | - | SP25M: 2000 точек/с | - | REVO-2: 4000 точек/с | REVO: 4000 точек/с, SP25M: 2000 точек/с |
Встроенный источник питания перем. тока | - | - | - | - | - | ■ |
Внешний источник питания пост. тока | ■ | ■ | ■ | ■ | ■ | - |
Свободное устройство I/O для КИМ | 2 входа + 1 выход | 2 входа + 1 выход | 2 входа + 1 выход | 2 входа + 1 выход | 2 входа + 1 выход | 6 входов + 7 выходов |
Функциональные возможности / технические характеристики | UCC T3-2 | UCC T3 PLUS | UCC S3 | UCC T5 | UCC S5 | UCC 2-2 |
Размеры | ||||||
Ширина | 440 мм (19-дюймовый корпус) | 440 мм (19-дюймовый корпус) | 440 мм (19-дюймовый корпус) | 440 мм (19-дюймовый корпус) | 440 мм (19-дюймовый корпус) | 435 мм (19-дюймовый корпус) |
Высота | 44 мм (1U) | 44 мм (1U) | 44 мм (1U) | 44 мм (1U) | 44 мм (1U) | 127 мм (3U) |
Глубина | 180 мм | 180 мм | 180 мм | 180 мм | 180 мм | 330 мм |
Масса | 2,1 кг | 2,6 кг | 2,6 кг | 2,1 кг | 2,1 кг | 8 кг |
