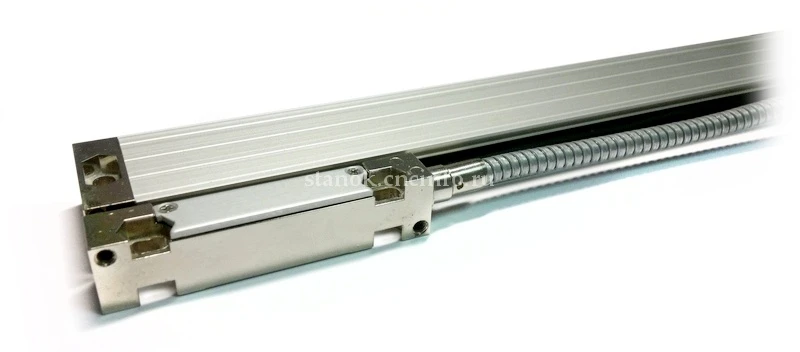

Датчик линейных перемещений ЛИР-7М СКБ ИС
![](/files/design/ico-does.png)
Длина измерения до 1240 мм.
Среди особенностей модели можно отметить:
- применение современной элементной базы
- для повышения надежности в конструкции считывающего узла используется один осветитель
- специальная форма сечения профиля лучше защищает от попадания СОЖ
- растровая шкала располагается под углом 45° относительно корпуса
- особая конструкция унифицированной считывающей головки упрощает монтаж преобразователя
- кабель в металлорукаве в базовой комплектации
Монтаж корпуса осуществляется за боковые опоры
Длина измерения - от 70 до 1240 мм
Дискретность - до 0,1 мкм
Класс точности - 3,4 ГОСТ26242-90
![](/files/110/rectangle-6-copy-5.png)
Длина перемещения, мм |
70 ; 120 ; 170 ; 220 ; 270 ; 320 ; 370 ; 420 ; 470 ; 520 ; 570 ; 620 ; 720 ; 820 ; 920 ; 1020 ; 1140 ; 1240 |
Напряжение питания, В |
+5 |
Выходной сигнал |
СТ (~11мкА) |
Период регулярного растра измерительной шкалы |
20 |
Дискретность (только для выходных сигналов типа ПИ) , мкм. |
0,1 |
Класс точности |
3 кл ∆д(мкм) = 2+4,5×Lизм(м) |
Вариант исполнения |
1 - Начало отсчета слева, кабель вправо |
Максимально допустимая скорость измерительного перемещения, м/мин |
120 |
Максимальное ускорение измерительного перемещения, м/с² |
30 |
