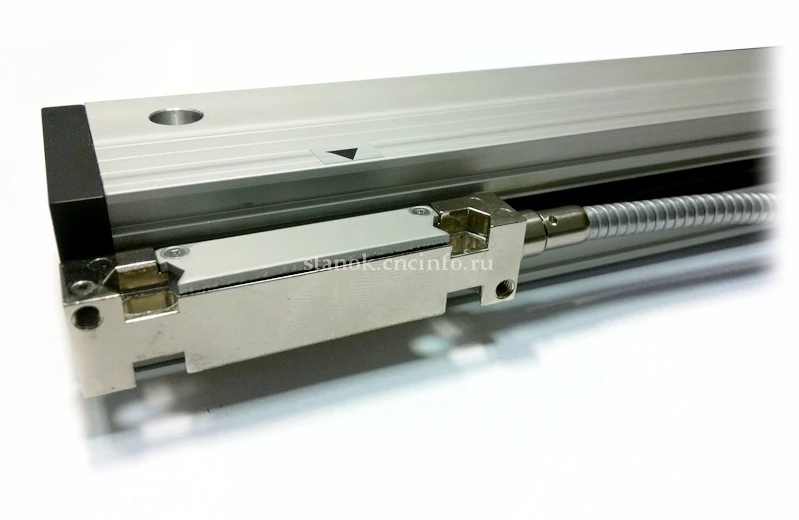

Датчик линейных перемещений ЛИР-10М СКБ ИС
![](/files/design/ico-does.png)
Диапазон измерения до 3170 мм.
Датчик предназначен для измерения линейных перемещений.
Среди особенностей модели можно отметить:
- применение современной элементной базы
- для повышения надежности в конструкции считывающего узла используется один осветитель
- специальная форма сечения профиля лучше защищает от попадания СОЖ
- растровая шкала располагается под углом 45° относительно корпуса
- особая конструкция унифицированной считывающей головки упрощает монтаж преобразователя
- кабель в металлорукаве в базовой комплектации
Имеет наиболее жесткий корпус в модельном ряду
Монтаж выполняется посредством проходных отверстий в корпусе изделия
Рекомендуемая длина измерения - от 1140 до 3170 мм
Дискретность - до 0,1 мкм
Класс точности - 3,4 ГОСТ26242-90
![](/files/110/rectangle-6-copy-5.png)
Длина перемещения, мм | 1140; 1240; 1340; 1440; 1540; 1640; 1740; 1840; 1940; 2040; 2240; 2440; 2640; 2840; 3040; 3170 |
Напряжение питания, В | +5 |
Выходной сигнал | СТ (~11мкА) СН (~1 В) ПИ (TTL) |
Период регулярного растра измерительной шкалы |
20 40 |
Дискретность (только для выходных сигналов типа ПИ) , мкм. | 0,1 0,5 1 2 5 10 |
Класс точности | 3 кл ∆д(мкм) = 2+4,5×Lизм(м) 4 кл ∆д(мкм) = 5+8×Lизм(м) |
Вариант исполнения | 1 - Начало отсчета слева, кабель вправо 2 - Начало отсчета слева, кабель влево 3 - Начало отсчета справа, кабель вправо 4 - Начало отсчета справа, кабель влево |
Максимально допустимая скорость измерительного перемещения, м/мин | 120 |
Максимальное ускорение измерительного перемещения, м/с² | 30 |
